Collo di cigno PE6


Descrizione:

Le presse GARNET serie PE, sono macchine a collo di cigno di alta qualità, adatte allo stampaggio ed all'imbutitura. Grazie ad una progettazione all'avanguardia, sono presse molto rigide, con flessioni minime, molto flessibili nel loro utilizzo, che garantiscono sempre una grande precisione e una lunga durata degli stampi.
Il programma di produzione prevede:

  • potenze da 300 a 3150 kN
  • piastra portastampi fino a 900 mm
  • velocità fino a 125 spm


PE - PRESSA PER STAMPAGGIO A COLLO DI CIGNO

  • Potenza nominale garantita dalla velocità minima
  • Corsa di lavoro standard 6 mm
  • Struttura in acciaio saldato e rinvenuto
  • Corsa variabile
  • Gruppo freno frizione pneumatico
  • Impianto di lubrificazione automatico
  • Regolazione della slitta con risoluzione centesimale
  • Protezione idraulica da sovraccarico
  • Recupero giochi
  • Logica programmabile con PLC

CARATTERISTICHE STANDARD

  • Frizione pneumatica e freno combinato
  • Doppia valvola di sicurezza
  • Controllo a entrambe le mani
  • Controllo a pedale
  • Sistema motorizzato di lubrificazione centralizzata
  • Ingranaggi nel serbatoio olio
  • Regolazione automatica della corsa
  • Limite camma con interruttore di prossimità
  • Sistema di controllo programmabile (PLC)
  • Conformità alle Direttive Macchine CE
  • Fotocellula di sicurezza
  • Protezione da sovraccarico idraulico
  • Sistema di regolazione della corsa
  • Cilindri di bilanciamento pneumatico
  • Tamponi antivibranti standard
  • 2 anni di garanzia

ACCESSORI OPTIONAL

  • Regolazione automatica del pistone (da 60 a 125 Tn)
  • Inverter (variatore di velocità)
  • Espulsore o ammortizzatore pneumatico o idraulico
  • Tavolo ausiliario inferiore
  • Sistema estensimetrico
  • Display digitale NC con memorie

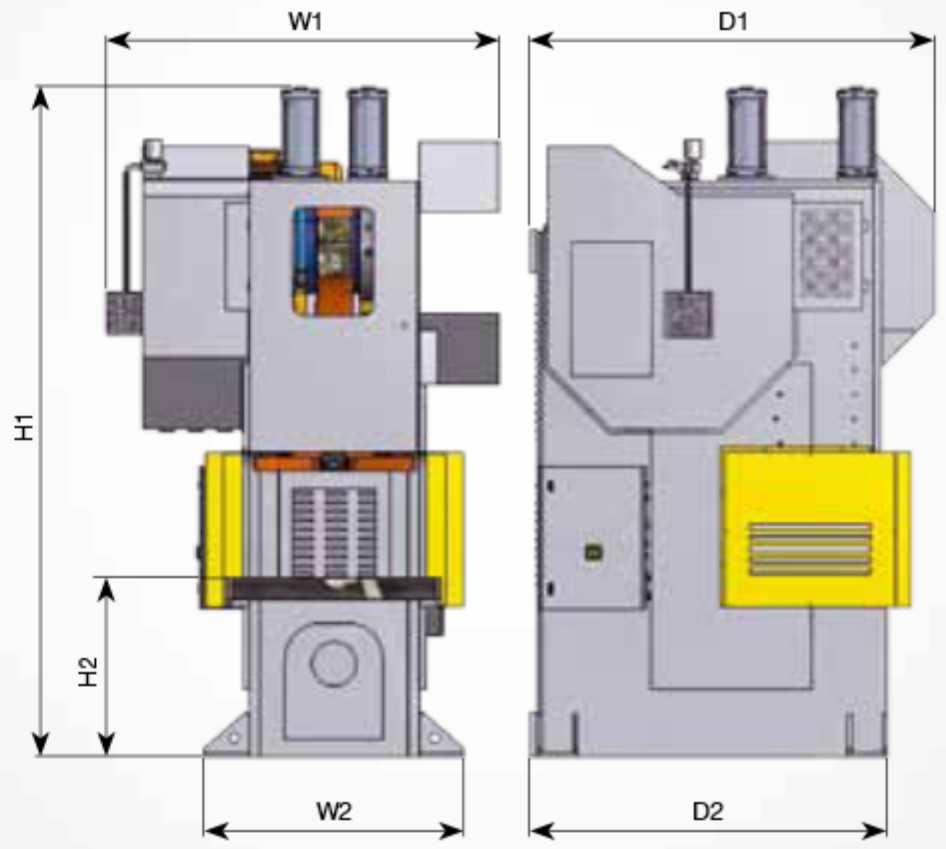

DIMENSIONI
    PE-6 125 PE-6 160 PE-6 200 PE-6 250 PE-6 315
H1 mm 3.150 3.350 3.750 3.750 3.800
H2 mm 900 920 1.000 1.000 1.000
W1 mm 1.760 1.950 2.200 2.200 2.200
W2 mm 1.170 1.310 1.450 1.450 1.450
D1 mm 1.800 1.950 2.280 2.270 2.270
D2 mm 1.550 1.650 1.940 2.000 2.000
CARATTERISTICHE TECNICHE
Forza ton 125 160 200 250 315
Velocità colpi/min 55 50 45 45 40
Corsa di lavoro utile mm 5,5 6,5 7 7,5 7,5
Regolazione corsa mm 10-135 20-150 20-170 20-180 20-200
Distanza max. stampo chiuso mm 315 350 430 420 400
Regolazione slitta mm 60 70 80 80 90
Dimensione piano mm 650x1000 700x1100 800x1200 900x1200 900x1200
Dimensione slitta mm 460x700 520x700 550x760 600x900 620x900
Diametro foro del piano mm 260 280 300 310 320
Diametro foro della slitta mm 50 55 60 65 70
Potenza motore kW 11 11 15 18,5 22
