Collo di cigno PE - PE4
Descrizione:
Le presse GARNET serie PE, sono macchine a collo di cigno di alta qualità, adatte allo stampaggio ed all'imbutitura. Grazie ad una progettazione all'avanguardia, sono presse molto rigide, con flessioni minime, molto flessibili nel loro utilizzo, che garantiscono sempre una grande precisione e una lunga durata degli stampi.
Il programma di produzione prevede:
- potenze da 300 a 3150 kN
- piastra portastampi fino a 900 mm
- velocità fino a 125 spm
PE - PRESSA PER STAMPAGGIO A COLLO DI CIGNO
- Potenza nominale garantita dalla velocità minima
- Corsa di lavoro standard 6 mm
- Struttura in acciaio saldato e rinvenuto
- Corsa variabile
- Gruppo freno frizione pneumatico
- Impianto di lubrificazione automatico
- Regolazione della slitta con risoluzione centesimale
- Protezione idraulica da sovraccarico
- Recupero giochi
- Logica programmabile con PLC
CARATTERISTICHE STANDARD
- Frizione pneumatica e freno combinato
- Doppia valvola di sicurezza
- Controllo a entrambe le mani
- Controllo a pedale
- Sistema motorizzato di lubrificazione centralizzata
- Regolazione automatica della corsa
- Limite camma con interruttore di prossimità
- Sistema di controllo programmabile (PLC)
- Conformità alle Direttive Macchine CE
- Fotocellula di sicurezza
- Protezione da sovraccarico idraulico
- Sistema di regolazione della corsa
- Tamponi antivibranti standard
- 2 anni di garanzia
ACCESSORI OPTIONAL
- Regolazione automatica del pistone (da 60 a 125 Tn)
- Inverter (variatore di velocità)
- Espulsore o ammortizzatore pneumatico o idraulico
- Tavolo ausiliario inferiore
- Sistema estensimetrico
- Display digitale NC con memorie

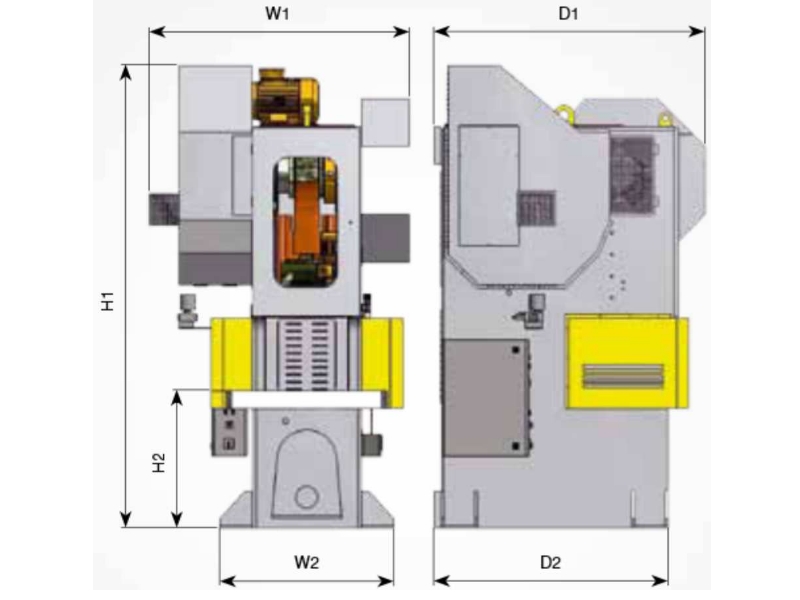

DIMENSIONI | ||||||||||||
PE 30 | PE 40 | PE-4 40 | PE-4 60 | PE-4 80 | PE-4 100 | PE-4 125 | PE-4 160 | PE-4 200 | PE-4 250 | PE-4 315 | ||
H1 | mm | 2.000 | 2.000 | 2.200 | 2.350 | 2.500 | 2.760 | 2.870 | 3.200 | 3.250 | 3.280 | 3.450 |
H2 | mm | 670 | 670 | 670 | 670 | 700 | 800 | 800 | 950 | 950 | 950 | 950 |
W1 | mm | 1.300 | 1.400 | 1.370 | 1.480 | 1.500 | 1.640 | 1.680 | 1.800 | 2.100 | 2.100 | 2.150 |
W2 | mm | 840 | 840 | 840 | 840 | 920 | 990 | 1.000 | 1.190 | 1.360 | 1.400 | 1.450 |
D1 | mm | 1.100 | 1.300 | 1.220 | 1.230 | 1.400 | 1.630 | 1.650 | 1.860 | 2.130 | 2.200 | 2.280 |
D2 | mm | 820 | 1.040 | 1.040 | 1.070 | 1.195 | 1.420 | 1.385 | 1.610 | 1.800 | 1.920 | 2.000 |
CARATTERISTICHE TECNICHE | ||||||||||||
Forza | ton | 30 | 40 | 40 | 60 | 80 | 100 | 125 | 160 | 200 | 250 | 315 |
Velocità | colpi/min | 125 | 125 | 60 | 60 | 60 | 50 | 50 | 45 | 40 | 40 | 35 |
Corsa di lavoro utile | mm | 3,5 | 4 | 4 | 4,5 | 5 | 5,5 | 5,5 | 6 | 6,5 | 7 | 7,5 |
Regolazione corsa | mm | 10-75 | 10-90 | 10-90 | 10-100 | 10-115 | 10-135 | 10-135 | 20-150 | 20-170 | 20-180 | 20-200 |
Distanza max. stampo chiuso | mm | 225 | 250 | 250 | 270 | 285 | 315 | 315 | 350 | 430 | 420 | 400 |
Regolazione slitta | mm | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 70 | 80 | 80 | 90 |
Dimensione piano | mm | 360x560 | 440x640 | 440x640 | 470x700 | 500x750 | 560x860 | 600x900 | 700x1100 | 800x1200 | 900x1200 | 900x1200 |
Dimensione slitta | mm | 260x340 | 280x380 | 280x380 | 310x410 | 340x440 | 420x520 | 315x550 | 370x620 | 400x700 | 400x700 | 400x700 |
Diametro foro del piano | mm | 140 | 170 | 170 | 190 | 220 | 250 | 250 | 280 | 300 | 310 | 320 |
Diametro foro della slitta | mm | 35 | 40 | 40 | 40 | 45 | 50 | 50 | 55 | 60 | 65 | 70 |
Potenza motore | kW | 2,2 | 3 | 3 | 4 | 5,5 | 7,5 | 11 | 11 | 15 | 18,5 | 22 |
