Presa meccanica a corsa fissa a 2 Bielle - PMF 2-2L
Descrizione:
Le presse GARNET serie PM, sono macchine a doppio montante di alta qualità, adatte allo stampaggio ed all'imbutitura. Sono presse molto rigide, con flessioni minime, molto flessibili nel loro utilizzo, che garantiscono sempre una grande precisione e una lunga durata degli stampi.
Il programma di produzione prevede:
- potenze da 1000 a 6300 kN
- piastra portastampi fino a 2800 mm
- velocità fino a 60 spm
PM - PRESSA PER STAMPAGGIO A DOPPIO MONTANTE
- Potenza nominale garantita dalla velocità minima
- Doppia riduzione con ingranaggi ad eccentrico
- Corsa di lavoro standard 12 mm
- Struttura in acciaio saldato e rinvenuto
- Corsa fissa/variabile
- Gruppo freno frizione pneumatico
- Impianto di lubrificazione automatico
- Regolazione della slitta con risoluzione centesimale
- Protezione idraulica da sovraccarico
- Recupero giochi
- Logica programmabile con PLC e Touch Monitor
CARATTERISTICHE STANDARD
- Frizione pneumatica e freno combinato
- Doppia valvola di sicurezza
- Controllo a entrambe le mani
- Controllo a pedale
- Sistema di lubrificazione progressiva motorizzata
- Ingranaggi nel serbatoio olio
- Regolazione automatica della corsa
- Indicatore altezza stampo chiuso
- Finecorsa meccanico a camma rotante (4 array)
- Finecorsa a camma magnetica
- Inverter
- Sistema di controllo programmabile (PLC)
- Pannello di controllo per operatore
- Conformità alle Direttive Macchine CE
- Doppia fotocellula di sicurezza
- Protezione da sovraccarico idraulico
- Blocco di sicurezza
- Pannello elettrico separato
- Cilindri di bilanciamento pneumatico
- Tamponi antivibranti in gomma
- 2 anni di garanzia
ACCESSORI OPTIONAL
- Inverter (variatore di velocità)
- Espulsore o ammortizzatore pneumatico o idraulico
- Ammortizzatore pneumatico o idraulico
- Tavolo ausiliario inferiore
- Sistema estensimetrico
- Display digitale NC con memorie

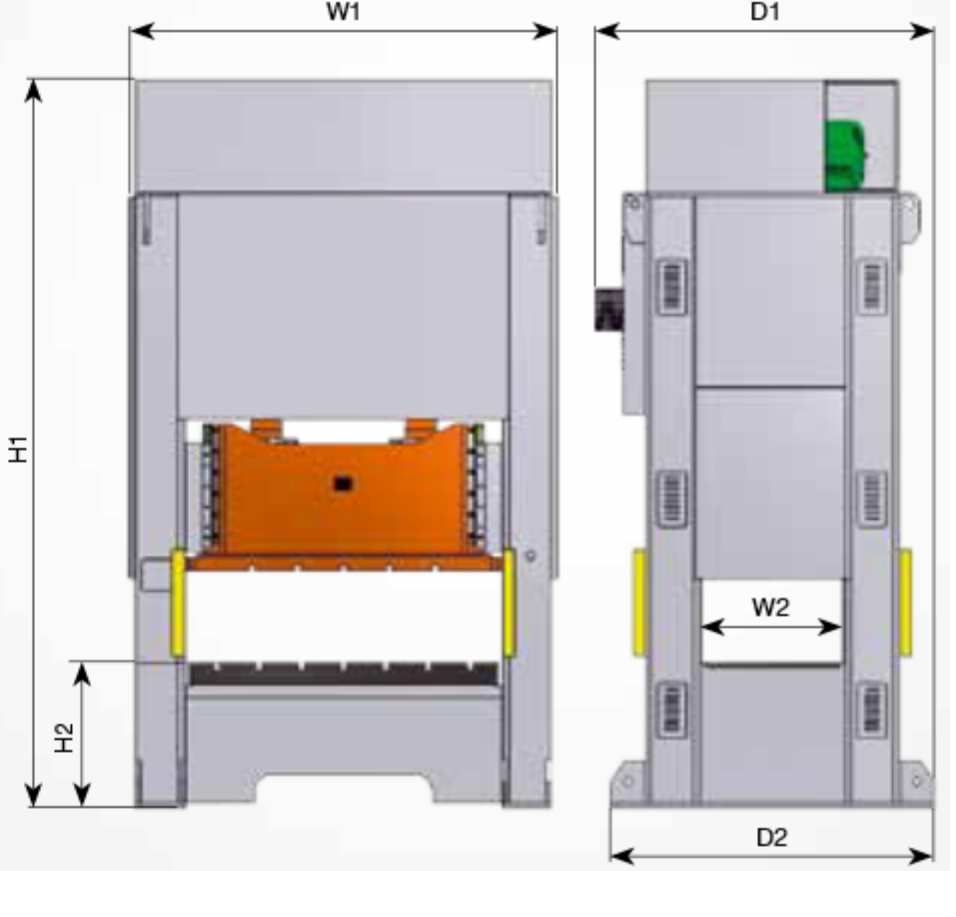

DIMENSIONI (S: con antivibranti | H: senza antivibranti) | |||||||||
PMF-2 300 / PMF-2L 300 | PMF-2 300 / PMF-2L 300 | PMF-2 300 / PMF-2L 300 | PMF-2 300 / PMF-2L 300 | ||||||
S | H | S | H | S | H | S | H | ||
H1 | mm | 4.900 | 4.850 | 5.100 | 5.050 | 5.350 | 5.300 | 5.600 | 5.550 |
H2 | mm | 900 | 1.000 | 1.100 | 1.100 | ||||
W1 | mm | 3.300 | 3.600 | 3.400 | 3.700 | 3.500 | 3.800 | 3.600 | 3.900 |
W2 | mm | 1.000 | 1.000 | 1.000 | 1.000 | ||||
D1 | mm | 2.500 | 2.500 | 2.600 | 2.600 | ||||
D2 | mm | 2.300 | 2.300 | 2.400 | 2.400 | ||||
CARATTERISTICHE TECNICHE | |||||||||
Forza | ton | 300 | 400 | 500 | 630 | ||||
Velocità | colpi/min | 30-40 | 30-40 | 20-30 | 20-30 | ||||
Corsa di lavoro utile | mm | 8 | 7 | 8,5 | 7,5 | 8,5 | 7,5 | 9 | 8 |
Regolazione corsa | mm | 250 | 200 | 250 | 200 | 250 | 200 | 250 | 200 |
Distanza max. stampo chiuso | mm | 550 | 550 | 600 | 600 | ||||
Regolazione slitta | mm | 0-120 | 0-120 | 0-140 | 0-140 | ||||
Dimensione piano | mm | 1300x2500 | 1300x2800 | 1300x2500 | 1300x2800 | 1300x2500 | 1300x2800 | 1300x2500 | 1300x2800 |
Dimensione slitta | mm | 1300x2500 | 1300x2800 | 1300x2500 | 1300x2800 | 1300x2500 | 1300x2800 | 1300x2500 | 1300x2800 |
Potenza motore | kW | 30 | 37 | 45 | 55 |
