Presa meccanica a corsa variabile - PMV
Descrizione:
Le presse GARNET serie PM, sono macchine a doppio montante di alta qualità, adatte allo stampaggio ed all'imbutitura. Sono presse molto rigide, con flessioni minime, molto flessibili nel loro utilizzo, che garantiscono sempre una grande precisione e una lunga durata degli stampi.
Il programma di produzione prevede:
- potenze da 1000 a 6300 kN
- piastra portastampi fino a 2800 mm
- velocità fino a 60 spm
PM - PRESSA PER STAMPAGGIO A DOPPIO MONTANTE
- Potenza nominale garantita dalla velocità minima
- Doppia riduzione con ingranaggi ad eccentrico
- Corsa di lavoro standard 12 mm
- Struttura in acciaio saldato e rinvenuto
- Corsa fissa/variabile
- Gruppo freno frizione pneumatico
- Impianto di lubrificazione automatico
- Regolazione della slitta con risoluzione centesimale
- Protezione idraulica da sovraccarico
- Recupero giochi
- Logica programmabile con PLC e Touch Monitor
CARATTERISTICHE STANDARD
- Frizione pneumatica e freno combinato
- Doppia valvola di sicurezza
- Controllo a entrambe le mani
- Controllo a pedale
- Sistema di lubrificazione progressiva motorizzata
- Ingranaggi nel serbatoio olio
- Regolazione automatica della corsa
- Righello digitale per la regolazione della corsa
- Movimento di regolazione della corsa
- Finecorsa meccanico a camma rotante (4 array)
- Finecorsa a camma magnetica
- Sistema di controllo programmabile (PLC)
- Pannello di controllo per operatore
- Conformità alle Direttive Macchine CE
- Doppia fotocellula di sicurezza
- Protezione da sovraccarico idraulico
- Blocco di sicurezza
- Pannello elettrico separato
- Cilindri di bilanciamento pneumatico
- Tamponi antivibranti in gomma
- 2 anni di garanzia
ACCESSORI OPTIONAL
- Inverter (variatore di velocità)
- Espulsore o ammortizzatore pneumatico o idraulico
- Tavolo ausiliario inferiore
- Sistema estensimetrico
- Display digitale NC con memorie

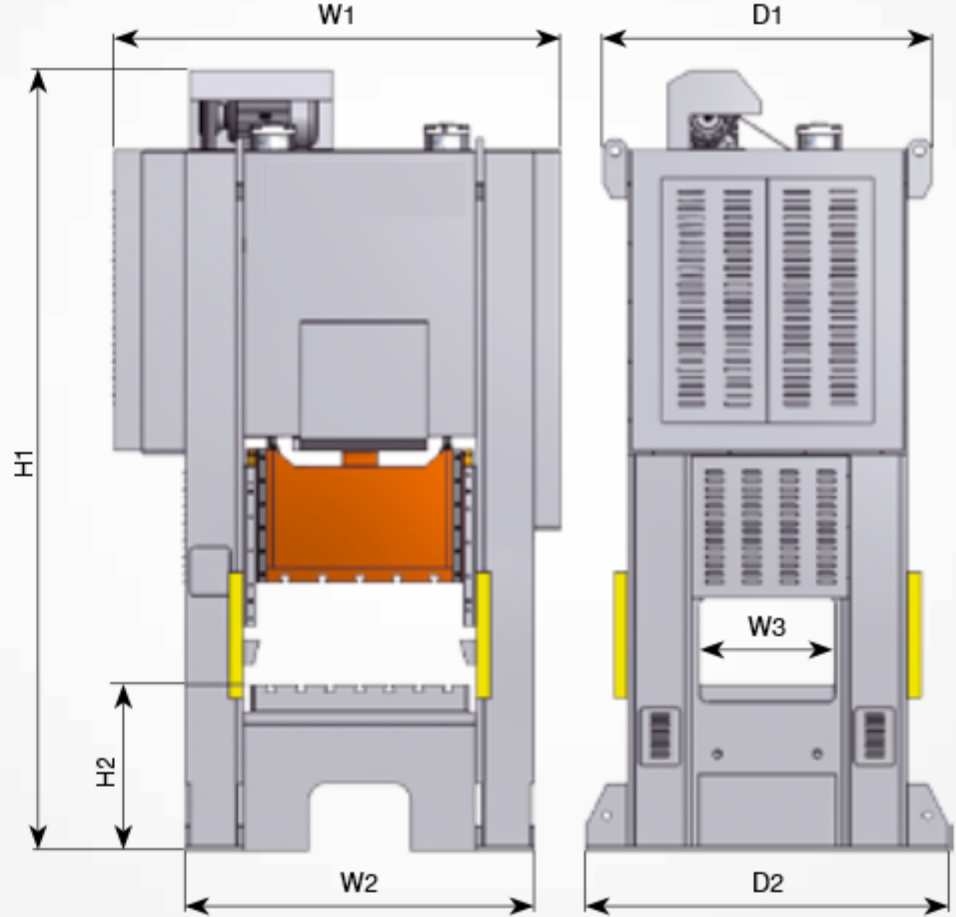

DIMENSIONI | |||||||
PMV-100 | PMV-160 | PMV-200 | PMV-250 | PMV-300 | PMV-400 | ||
H1 | mm | 4.200 | 4.350 | 4.700 | 4.750 | 5.000 | 5.200 |
H2 | mm | 900 | 950 | 1.000 | 1.000 | 1.000 | 1.100 |
W1 | mm | 2.250 | 2.450 | 2.550 | 2.700 | 2.800 | 2.850 |
W2 | mm | 1.700 | 1.800 | 2.000 | 2.000 | 2.100 | 2.100 |
W3 | mm | 600 | 700 | 700 | 800 | 800 | 800 |
D1 | mm | 1.950 | 2.000 | 2.100 | 2.150 | 2.150 | 2.200 |
D2 | mm | 1.950 | 2.050 | 2.050 | 2.150 | 2.150 | 2.150 |
CARATTERISTICHE TECNICHE | |||||||
Forza | ton | 100 | 160 | 200 | 250 | 300 | 400 |
Velocità | colpi/min | 60 | 50 | 40 | 40 | 40 | 30 |
Corsa di lavoro utile | mm | 5,5 | 6 | 6,5 | 7 | 7,5 | 7,5 |
Regolazione corsa | mm | 20-150 | 20-150 | 20-150 | 20-150 | 20-200 | 20-200 |
Distanza max. stampo chiuso | mm | 350 | 400 | 450 | 500 | 500 | 500 |
Regolazione slitta | mm | 0-80 | 0-100 | 0-120 | 0-120 | 0-120 | 0-140 |
Dimensione piano | mm | 900x1000 | 1000x1000 | 1000x1200 | 1100x1200 | 1100x1300 | 1100x1300 |
Dimensione slitta | mm | 900x1000 | 1000x1000 | 1000x1200 | 1100x1200 | 1100x1300 | 1100x1300 |
Potenza motore | kW | 11 | 15 | 18,5 | 18,5 | 22 | 30 |
